Schnittbilder

Ein Schnittbild dient als Vorlage für die standardisierte Zuschneidung eines Produkts, wie zum Beispiel Rundholz. Basierend auf dem Schnittbild kann ein Zuschnittauftrag erstellt werden.

Das Schnittbild ist in 4 Bereiche unterteilt:

Feld	Beschreibung
Allgemein	Globale Werte für das ganze Schnittbild werden hier festgelegt
Eingabezeilen	Angabe der Komponente, die für das Schnittbild benötigt werden
Ausgabezeilen	Angabe Halbfertigerzeugnis oder Fertigerzeugnis welches für das Schnittbild zugeschnitten werden soll
Bild	Bild des Zuschnittes

Allgemein

Die folgende Tabelle beschreibt die Felder des Schnittbildes in dem Bereich Allgemein:

Feld	Beschreibung
Nr.	Nummer des Schnittbildes. Die Nummer kann manuell vergeben werden.
Beschreibung	Beschreibung des Schnittbildes

Eingabezeilen

Die folgende Tabelle beschreibt die wichtigsten Felder es Schnittbildes in dem Bereich Eingabezeilen:

Feld	Beschreibung
Nr.	Auswahl der Artikelkomponente Rundholz
Beschreibung	Artikelbescheibung Rundholz
Durchmesser	Durchmesser des Rundholzes

Ausgabezeilen

Die folgende Tabelle beschreibt die wichtigsten Felder des Schnittbildes in dem Bereich Ausgabezeilen:

Feld	Beschreibung
Artikel	Angabe des Halbfertigerzeugnis oder Fertigerzeugnis Rundholz
Beschreibung	Artikelbeschreibung des Halbfertigerzeugnis oder Fertigerzeugnis
Ausgabeart	Angabe des Hauptprodukts oder der Nebenprodukte. Das Hauptprodukt bezeichnet den unmittelbar benötigten Zuschnitt, während Seitenware Nebenprodukte aus dem Verschnitt umfassen
Durchmesser	Durchmesser des Rundholzes
Stück	Angabe der Stück, die zugeschnitten werden

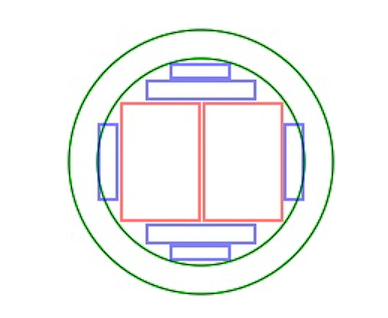

In der Factbox kann ein Bild des Zuschnittes hochgeladen werden. Ein Klick auf Bild - Import kann ein Schnittbild hochgeladen werden. Ein Schnittbild könnte wie folgt aussehen:
